国六东风天锦34米高空作业车
产品系列 伸缩臂高空作业车
- 联系人:郑经理
- 手机:135-9782-2131
- 电话:189-0866-9226
- 传真:0722-3318948
- 地址:湖北省随州市北郊星光汽车工业园特1号
国六东风天锦34米高空作业车
PRODUCTS TITLE

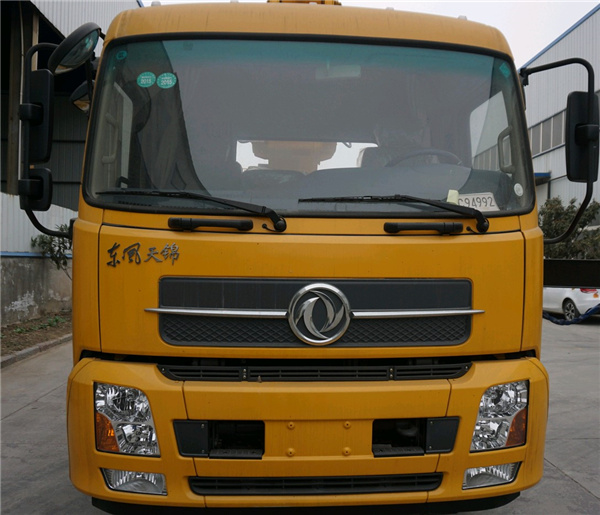

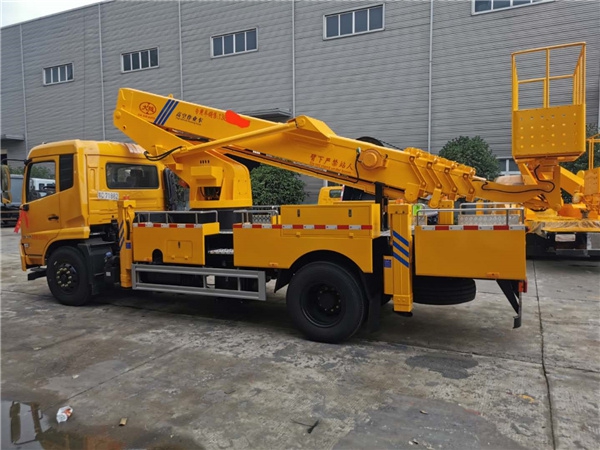

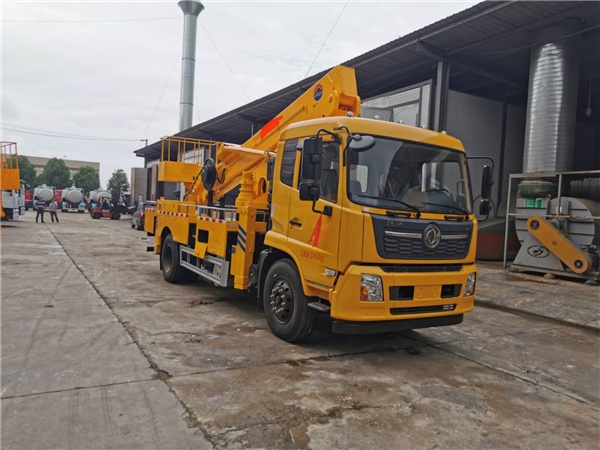

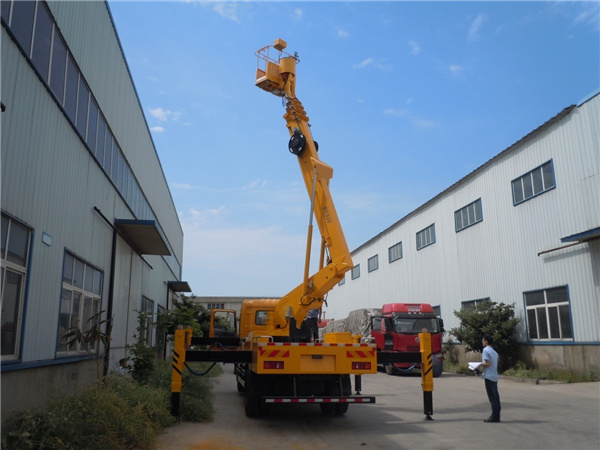

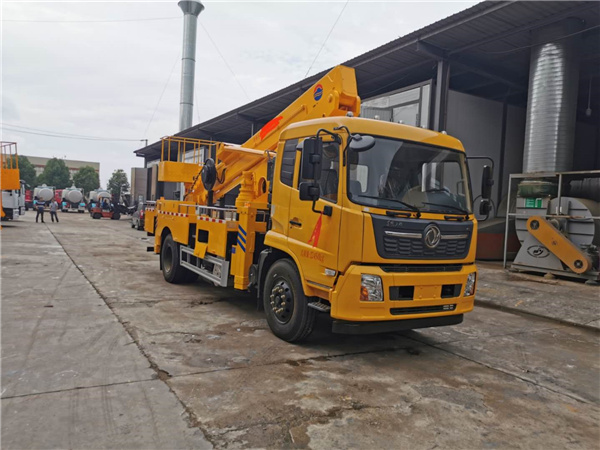

整车外形
主要技术参数
SCS5120JGKDFH6型高空作业车主要技术参数 | ||||
类别 | 项目 | 单位 | 数据 | |
尺寸参数 | ★总长 | mm | 9700 | |
★总宽 | mm | 2400 | ||
★总高 | mm | 3850 | ||
质量参数 | 乘坐人数(含驾驶员) | 人 | 3 | |
总质量 | kg | 12450 | ||
主要性能参数 | 工作平台额定载荷★ | kg | 200 | |
**大作业高度★ | m | 38 | ||
**大作★业高度时作业幅度 | m | 6.16 | ||
**大作业幅度 | m | 15.6 | ||
**大作业幅度时作业高★度 | m | 5.6 | ||
支腿跨距★ | 横向 | mm | 5370,5385 | |
纵向 | mm | 4975.5195 | ||
臂架变幅时间 | s | 150 | ||
臂架回转速度 | s/r | 85 | ||
支腿收放时间 | s | 40 | ||
行驶参数 | ★前悬 | mm | 1400 | |
★后悬 | mm | 2150 | ||
★后伸 | mm | 650 | ||
★轴距 | mm | 4700 | ||
**高行驶速度 | Km/h | 98 | ||
**小离地间隙 | mm | 249 | ||
接近角 | . | 20 | ||
离去角 | . | 13 |
配置说明
部件名称 | 简要说明 |
底盘 | 东风天锦 |
发动机 | 东风康明斯发动机B6.2NS6B210,功率154KW,国六排放 |
驾驶室 | 单排座,可乘坐3人,驾驶室装备空调,行驶记录系统 |
围板及走台板 | 不锈钢围栏及防滑走台板 |
取力系统 | 气动操作 |
工作平台 | 1500x700x1150 |
臂架形式 | ★六节八边型工作臂,四节同步伸缩 |
臂起落形式 | ★双变幅油缸,臂起落、回转更平稳。 |
回转装置 | 360度连续回转 |
支腿 | ★前V后H型,两节伸缩支腿,单独可调 |
操作 | ★工作平台和地面遥控器电气操作,转台液压操作 |
**系统 | 负载敏感比例**系统,实现无级调速 |
调平系统 | 液压自动调平 |
1、我司提供的设备“三包”期为一年,在“三包”期内,底盘部分的免费维修在用户所在地的底盘技术服务站进行,专用装置部分的免费维修由湖北江南公司派专业技术人员上门进行。如因违规操作或使用不当、意外事故等造成的质量故障,湖北江南公司提供及时的维修服务,维修费用由用户承担。
2、底盘部分的维修可在用户使用地就近的底盘技术服务站解决。分布地点、技术力量、联系方式,详见底盘《保养手册》。专用装置部分的维修,可采用电话、传真的联系方式,湖北江南公司在接到用户电话后24-48小时派专业维修人员前往使用地解决。
3、凡购湖北江南公司的产品,实行“三包”期一年,终身维修,售后服务24-48小时到位解决。
