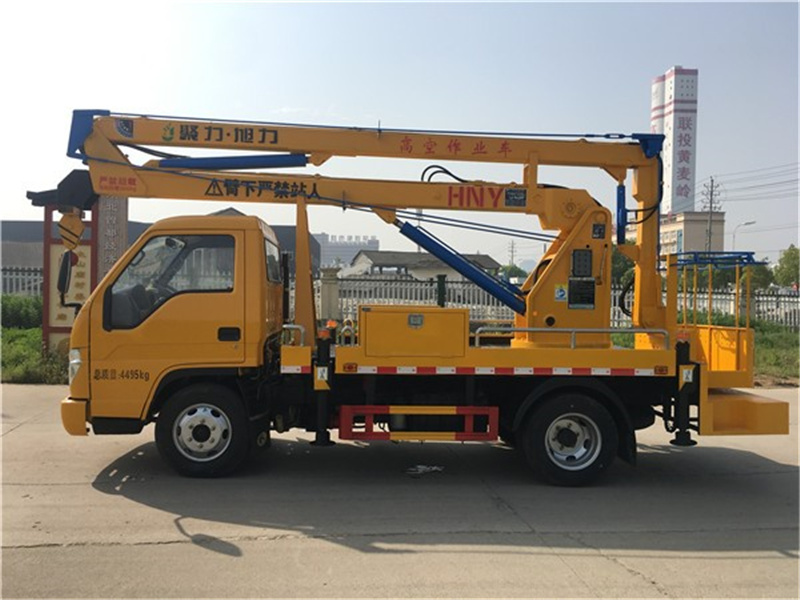

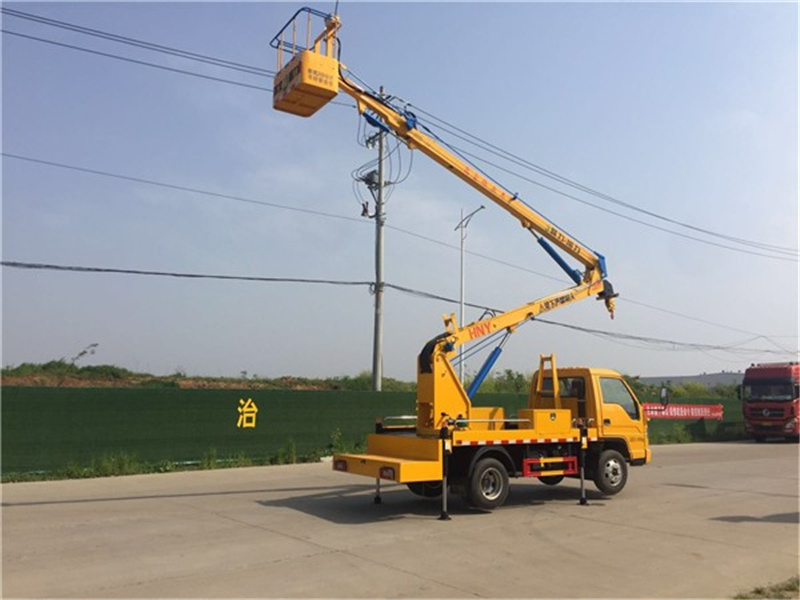

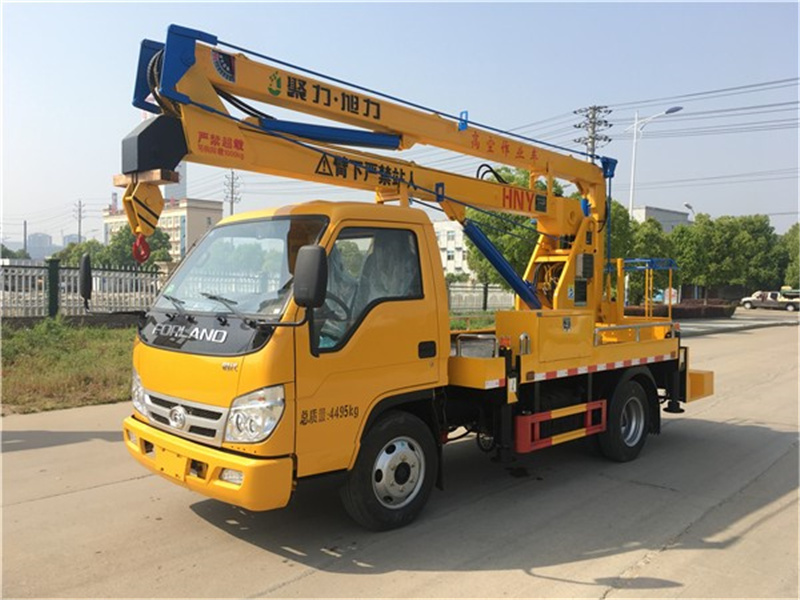

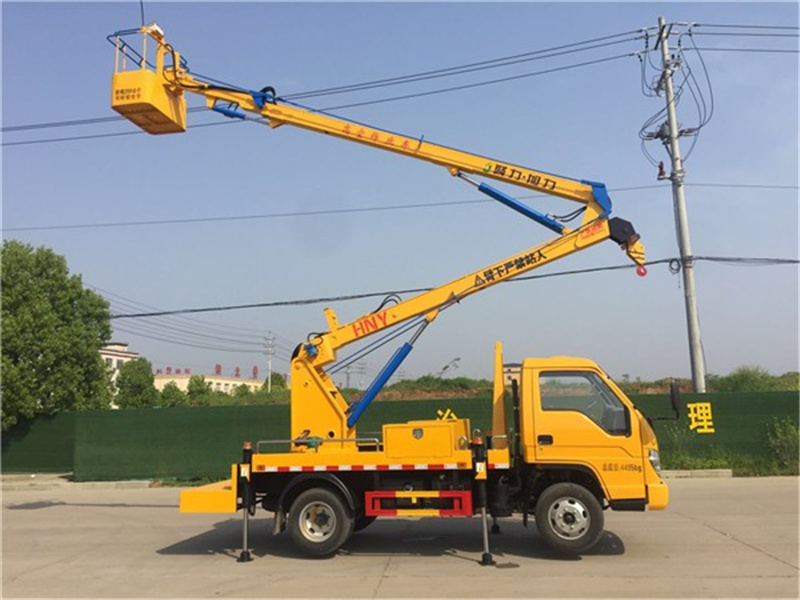

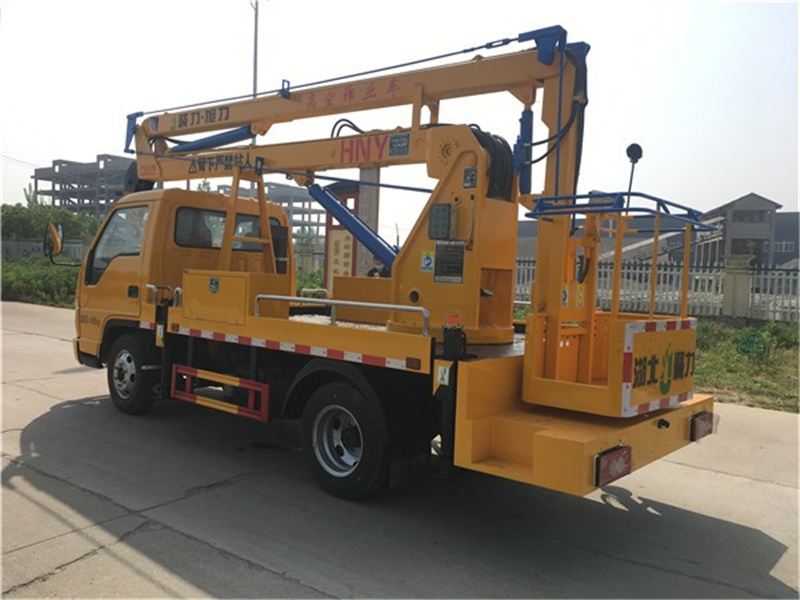

国六福田13.5米高空作业车
产品系列 折臂高空作业车
- 联系人:郑经理
- 手机:135-9782-2131
- 电话:189-0866-9226
- 传真:0722-3318948
- 地址:湖北省随州市北郊星光汽车工业园特1号
国六福田13.5米高空作业车
PRODUCTS TITLE
该车采用福田2850mm轴距底盘,型号:BJ1045V9JB5-54,方向助力,
由福田公司提供全柴115马力发动机。
主要特点:
1、臂架和支腿均采用低合金Q345型材,四周无焊缝,外形美观,受力大,强度高;
2、H型支腿稳定性好,支腿可同时或单独操作,操作灵活,能适应多种工况;
3、回转机构采用可调节式,方便调节;
4、转台双向360°回转,采用了**的涡轮蜗杆式减速机构(具有自润滑和自锁功能),后期维护也可方便的通过调整螺栓位置轻松达到效果;
5、上车操作采用集成电控阀块模式,布局美观,操作平稳,维护方便;
6、下车与上车互锁,操作安全、可靠;
7、上车操作通过节流阀实现无极调速;
8、工作平台采用机械式调平,更加稳定和可靠;
9、转台和吊篮设有启动和熄火开关,操作方便,节省燃油;
1、高空作业车工作用途
通过工作臂的折叠、变幅、回转将作业人员和作业工具送到指定的高空作业位置进行高空作业。
2. 适用标准
供货方应使用**新颁布执行的**标准、行业标准,在用户方同意时可以使用其他性能更高的标准。行业标准中已对产品质量做出规定的条款,供货方所提供的产品性能应达到**标准。当以上标准中的条款与本技术条件发生偏差时,应以本技术条件为准。
3、使用环境条件
1)海拔高度: ≤**0米
2)环境温度: -5℃ ~ +40℃
3)相对湿度: ≤95%(25℃)
4)抗震能力: 地面水平加速度 0.3g
地面垂直加速度 0.15g
同时作用持续三个正弦波
安全系数 1.67
5)**大日温差: 15℃
6)日照强度(风速0.5m/s时):0.1W/cm2
7)**大风速: ≤ 10.7m/s1)
4、 主要技术参数
车型号 | HNY5040JGKB6 | |||||||
主要技术参数 | 底盘型号 | 长×宽×高(mm) | 后悬 | 总质量(Kg) | 轴距 | 发动机排放 | ||
BJ1045V9JB5-54 | 5995×2000× 2980 | 1815 | 4495 | 2850 | 国Ⅵ | |||
上装基本配置 | 臂架 | 臂架形式 | 三节折臂 | |||||
材料 | 型材Q345B/4mm | |||||||
臂架截面 | 四边形 | |||||||
起伏角度 | 0°-70°(相对水平面) | |||||||
作业工况 | **大作业高度 | 13.5m | ||||||
**大作业高度时作业幅度 | 2m | |||||||
**大作业幅度 | 5.8m | |||||||
**大作业幅度时作业高度 | 5.6m | |||||||
回转 | 双向360°连续回转 | |||||||
吊臂 | **大起吊质量 | 900Kg | ||||||
伸缩起重臂 | 伸缩长度1m | |||||||
**大起吊高度 | 6.4m | |||||||
**大起吊幅度 | 5.2m | |||||||
起升机构 | IQKN1B6Y;单绳拉力800 Kg | |||||||
钢丝绳 | (40m)Φ8 | |||||||
吊钩 | 1T | |||||||
支腿 | 支腿型式 | 前后H型 | ||||||
支腿材料 | 型材Q345B/5mm | |||||||
支腿跨距 | 纵向(mm):3300,横向(mm):2700 | |||||||
液压锁 | 四个支腿都带双向液压锁 | |||||||
支腿频闪灯 | 4只 | |||||||
车厢 | 材料 | 优质碳钢及型材,铺3㎜防滑花纹钢板 | ||||||
工具箱 | 800*350*400;带不锈钢门锁 | |||||||
围栏 | Φ20不锈钢管 | |||||||
踏步 | 驾驶室侧带上下踏步 | |||||||
侧、后防护 | 优质碳钢冷弯型材;强度高 | |||||||
轮罩 | 注塑模具成型,美观,强度高 | |||||||
转台 | 立臂 | 低合金钢板拼焊组成 | ||||||
回转支承 | 单排四点接触球式带外齿,QWD730.20 | |||||||
减速机 | 涡轮蜗杆式,CW-28 | |||||||
马达 | BMP-50 | |||||||
吊篮 | 额定载荷 | ≤200Kg | ||||||
尺寸 | 长X宽X高(mm):1080X620X1150 | |||||||
调平形式 | 外置拉杆机械调平 | |||||||
保险带 | 一副 | |||||||
调平装置 | 机械调平,拉杆外置 | |||||||
液压系统 | 液压油箱 | 65L;带液位表 | ||||||
齿轮泵 | 定量泵,流量25ml/r | |||||||
工作压力 | 带压力表;16MPa | |||||||
液压阀组 | 集成电磁阀组 | |||||||
油缸 | 10只;带双向平衡阀或液压锁进行锁止,保证安全 | |||||||
操作系统 | 支腿 | 手动操作,各支腿可单独可调,上下车互锁 | ||||||
操作方式 | 手动和电动结合 | |||||||
臂架动作 | 转台和吊篮电动双位操作 | |||||||
发动机启动、熄火 | 转台和吊篮双位操作 | |||||||
发动机油门 | 手动拉线 | |||||||
油漆 | 知名品牌油漆;颜色光滑,线条美观; | |||||||
标识及标牌 | 清晰、醒目、**不褪色 | |||||||

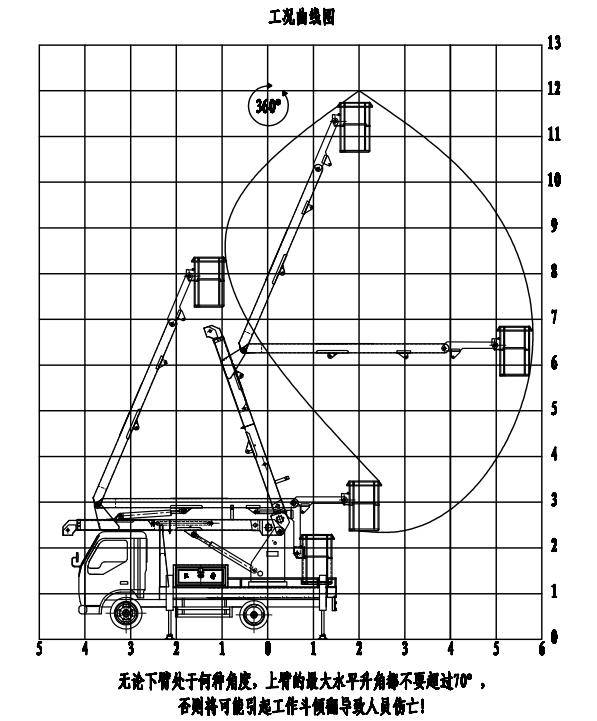

5、作业范围图

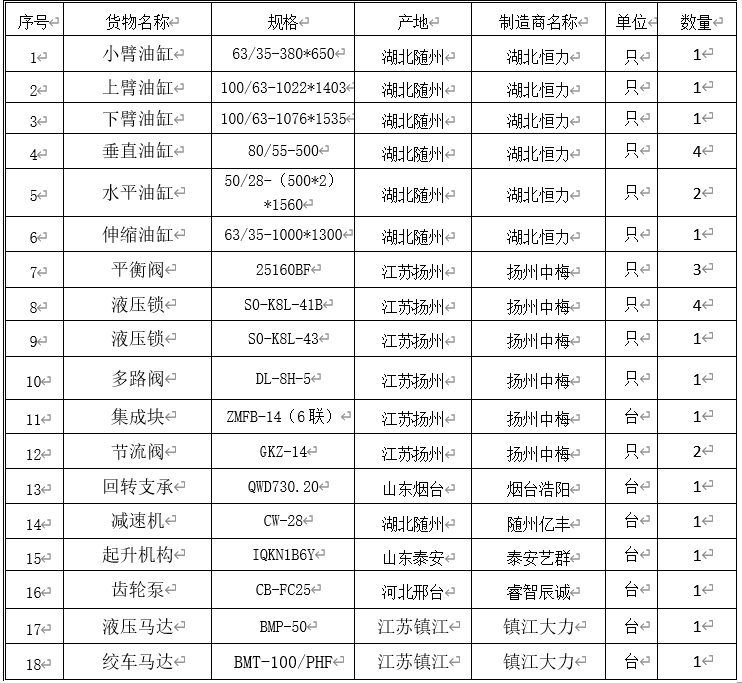

6、主要液压元件清单
1、我司提供的设备“三包”期为一年,在“三包”期内,底盘部分的免费维修在用户所在地的底盘技术服务站进行,专用装置部分的免费维修由湖北江南公司派专业技术人员上门进行。如因违规操作或使用不当、意外事故等造成的质量故障,湖北江南公司提供及时的维修服务,维修费用由用户承担。
2、底盘部分的维修可在用户使用地就近的底盘技术服务站解决。分布地点、技术力量、联系方式,详见底盘《保养手册》。专用装置部分的维修,可采用电话、传真的联系方式,湖北江南公司在接到用户电话后24-48小时派专业维修人员前往使用地解决。
3、凡购湖北江南公司的产品,实行“三包”期一年,终身维修,售后服务24-48小时到位解决。
